步進馬達雜訊干擾防制對策:
1、電源線間干擾防制:
![](https://www.extion.com.tw/wp-content/uploads/2021/02/電源線干擾防制.jpg)

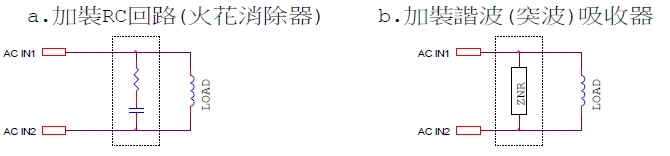

2、電磁閥湧浪電壓干擾防制:(AC電源)
![](https://www.extion.com.tw/wp-content/uploads/2021/02/電磁閥干擾防制.jpg)
3、接點火花干擾防制:
![](https://www.extion.com.tw/wp-content/uploads/2021/02/接點火花干擾防制.jpg)
4、DC Relay(or電磁閥)湧浪電壓干擾防制:
![](https://www.extion.com.tw/wp-content/uploads/2021/02/DC-Replay干擾防制.jpg)
5、感應電勢(漏電)干擾防制:
a.接地線請做單點接地
b.接地線儘可能加粗
c.信號輸入部份最好以光耦合方式做隔離
![](https://www.extion.com.tw/wp-content/uploads/2021/02/感應電勢干擾防制.jpg)
6、幅射干擾防制:
a.請使用附隔離網之信號線,並將隔離網做接地(GND)
b.信號線請用絞線狀之信號線
c.動力線及信號線請分離配線
步進馬達雜訊干擾防制對策:
1、電源線間干擾防制:
2、電磁閥湧浪電壓干擾防制:(AC電源)
3、接點火花干擾防制:
4、DC Relay(or電磁閥)湧浪電壓干擾防制:
5、感應電勢(漏電)干擾防制:
a.接地線請做單點接地
b.接地線儘可能加粗
c.信號輸入部份最好以光耦合方式做隔離
6、幅射干擾防制:
a.請使用附隔離網之信號線,並將隔離網做接地(GND)
b.信號線請用絞線狀之信號線
c.動力線及信號線請分離配線
